端子类型有:
- 普通型SAK和双层型DK
- 螺栓型接线端子 SAKG
- 接地型 EK
- 开关型SAKR
- 熔断器型ASK 1和SAKS
- 传感器执行器型DLI/DLA
- 小型接线端子 AKZ……
接线端子
端子类型有:
普通型SAK是常用的端子,大部分产品都可以在国内生产,价格上有优势。额定压接导线截面从2.5mm2 至95 mm2。可以安装在DIN 35mm或32mm导轨上。双层型DK,顾名思义就是可以在一个端子块上有两层端子,这在Weidmüller端子系列中是很常见的产品。主要有DK4Q/35、DK4QV/35。
作为大电流接线端子,额定接线截面6---240 mm2的导线。SAKG系列螺栓型接线端子,有以下几种联线方式:
这种联线方式又分为
导电片不带螺纹孔,需要一只螺母;
导电片带螺纹孔,不需要螺母;
产品品种全面、功能更多。
W系列端子具有如下特点:
W系列的联络组件具有如下特点:
W系列联络组件用于基型接线端子,而且在基型、零线型和接地型接线端子的交叉组合装配时也不受影响,所以能够根据需要方便、经济地组配接线端子!
不管接线端子是否装上了联络组件,它都是防触摸的。此外,直到150mm2的所有接线端子均可安装分组标记牌或带有闪电标志符号图样的盖板。
双层接线端子
Weidmüller双层接线端子在不增大接线端子厚度的前提下增大了接线密度。用双层接线端子代替标准接线端子,可使接线端子数增加一倍,而不必加长安装轨。
魏德米勒双层接线端子具有如下特点:
W系列端子类型有:
普通型WDU和双层型WDK
普通型WDU额定压接导线截面从0.08mm2 至240 mm2 ,DIN 35mm导轨安装。=>连接大截面导线的基型接线端子WDU70/95N, WDU120/150以前,要花费很大的力气才能把大截面的导线插进接线端子。而现在则可以轻松地将其放入Weidmüller的接线端子里。对于每一种型号,除单个接线端子外,也可以提供3个一组,4个一组或5个一组的,预先用螺钉连好的接线端子组,以保证更好的稳定性。接线端子不仅可使用安装轨安装,而且还可以利用螺钉直接固定在孔距25mm的安装板上。其他特点:
全新推出产品:WPDB分线端子
WPDB分线端子进行电源的分配,紧凑简易
全新推出产品:WGK穿墙式接线端子
新型的WGK穿墙式接线端子,可以穿过外壳供电。魏德米勒为不同的电流提供了一种通用的解决方案。电气元件通过安装在外壳的内部和外部的两部分接线端子进行联接。WGK接线端子采用压线框接线方式,保证自锁并且防震。绝缘外壳保证操作安全。WGK有水平进线和垂直进线两种标准形式。除此以外还有两外一种形式,即通过OT端头在外壳内部与另一半WGK接线端子联接。任何一种形式都能方便地进行接线安装。
WDU 4/ZZ和WDU 4/ZR
新型接线端子WDU 4/ZZ和WDU 4/ZR使用户能够在接线时有更好的选择,插拔式的标准横联件使电压分配变得十分简单。
W系列螺柱接线端子
电源传输
魏德米勒范围很广的螺柱接线端子可以为那些承担能源苏输送地所有应用提供非常安全的联接。
接线范围从10mm2到300mm2。
使用带压接OT端头地导线卡在有螺纹的螺柱上,然后通过拧紧六角螺帽使之安全的联接。
螺柱接线端子使所用的带螺纹的螺帽范围从M5到M16,这要根据导线的横截面面积而定。
极高地安全性通过低压降何阻燃等级为V0的可以自我熄灭的绝缘材料。
所有螺柱接线端子都根据国际铁路标准得到测试,如以下标准:(EN 50343, EN 50155, NF F61-017, NF16-101, PLA 20)并且都满足这些标准的要求。
螺栓型接线端子 WF+WFF
作为大电流接线端子,可接 6---300 mm2 导线, WFF常用的型号有WFF35,WFF70,WFF120,WFF185,WFF300等。
WF5到WF12可接从6---120 mm2的导线,电压达2300V。
WF/WFF系列
单螺柱接线端子WF系列
双螺柱接线端子WFF系列
ST 4000系列
操作
如果要接导线,必须在导线的末端压接OT端头。压接了导线的OT端头放在缎子的垫圈和锯齿的垫圈之间。OT端头地两面和两个垫圈彼此接触。通过拧紧六角螺帽来使OT端头地接线片和两个垫圈压紧来保证接触的可靠性。
另外,第三根导线可以从相反的接线方向压接这根导线。
附件
我们同样也会为我们的螺柱接线端子提供广泛的相关附件,具体的描述在接下来会谈到。
接地型 WPE
接地保护用端子额定压接导线截面从1.5mm2 至120 mm2。VDE0100(IEC364)规定,1000V以下的强电设备,在安装完毕之后,必需对设备座绝缘测量。特别条例规定,必需在不取下引出端导线(L1,L2,L3,N)的情况下做绝缘测量。WDL型接线端子可以满足这些要求。WDL的厚度只有6 mm,接线层次清晰,节省空间。
WDL2.5/S和WDL2.5/S/L/L
10×3mm接零母线上允许通过140A的电流。
通过一个专门的压线框(ZB35),或者一个WNT零线型接线做对接零母线供电。
交流配电电路可通过3线接线端子(L1,NT, PE)和两线接线端子WDL2.5/S/L/L(L2,L3)组合来实现。

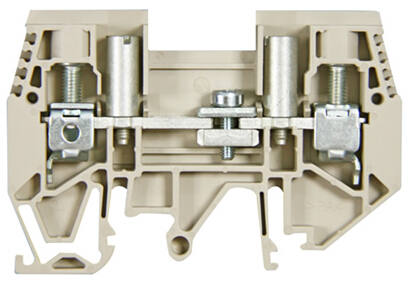

开关型WTR
回路开断测试用端子
熔断器型WSI
回路过流保护用端子,额定电流从0.1A---6.3A。
电流测试型WTL
外接测试设备或测量仪表用端子。
零线型WNT
作为零线的分配端子,一般与10x3的小母线配合用。
传感器/执行器端子
传感器/执行器用接线端子,节约空间、导线、时间。节约您的成本。
Z 系列组合型端子的特点:
Z 系列组合型端子的配件:
Z 系列主要的产品种类有:
普通ZDU型有一进一出,如ZDU2.5,一进两出ZDU2.5-2/3AN,二进二出ZDU2.5-2/4AN等形式,还有带发光二极管的普通型接线端子ZDU2.5/22AN。ZDKZDK双层型ZDK2.5/1.5等,也有带发光二极管的ZDK2.5/1.5/D。
